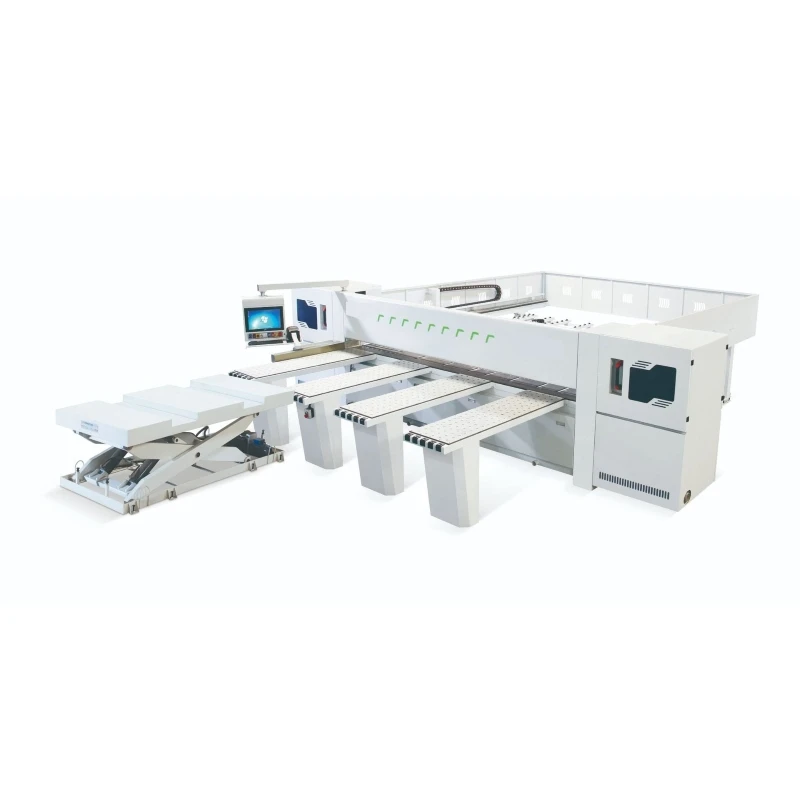

Hangzhou Ting Ting Trading Co., Ltd. je jedným z popredných výrobcov a dodávateľov horizontálnych lúčových píl v Číne. Keďže máme-popredné svetové výrobné zariadenia a silné výrobné kapacity, srdečne vás vítame, aby ste si kúpili prémiovú horizontálnu lúčovú pílu z našej továrne. Pre cenovú konzultáciu nás kontaktujte.

Pracovný princíp

Princíp činnosti lúčovej píly zahŕňa dva aspekty: prenos a elektronické ovládanie. Mechanická prevodová časť obsahuje pílové kotúče, vodiace lišty, prevodové hriadele a ďalšie komponenty. Presná mechanická konštrukcia zaisťuje stabilitu pílového kotúča pri vysokej-rýchlosti valcovania. Základnou súčasťou je elektronický riadiaci systém, ktorý využíva vysoko presné-senzory a ovládače na presné riadenie trajektórie pohybu píly. Tento stroj preto môže dosiahnuť veľmi-presné rezanie.

V porovnaní so štandardnými pílami spočíva najvýznamnejší pokrok lúčovej píly v jej integrácii sofistikovaných a presných automatizačných systémov. Využitím CNC technológie môže panelová píla automaticky vykonávať rezacie programy s minimálnym ručným zásahom. Pri spárovaní s automatizovanými nakladacími a vykladacími plošinami operátori potrebujú iba zadať rozmery rezu alebo nahrať zoznam narezania; zariadenie potom automaticky zvládne nakladanie, polohovanie a rezanie obrobkov. Tento vysoko automatizovaný prístup podstatne znižuje náklady na pracovnú silu a zároveň minimalizuje pravdepodobnosť ľudskej chyby, čím zabezpečuje presnosť a presnosť procesu obrábania.

Hlavné funkcie a schémy

Nie	Funkčná jednotka	Popis funkčných vlastností	Zobrazenie obrázkov
1	Hlavná štruktúra	Vyberte si vysokokvalitnú oceľ, použite technológiu procesného zvárania s vysokou -hustotou a žíhanie, aby ste účinne zabezpečili stabilitu a životnosť hlavného telesa.
2	elektrický riadiaci systém	Osvojte si taiwanskú-známu značku Fatek PLC, veľkokapacitné úložisko,-vysokorýchlostnú kapacitu spracovania, stabilné a spoľahlivé.
3	Operačné rozhranie	Rozhranie displeja panela je jednoduché a ľahko pochopiteľné a režim ovládania je bezpečný a spoľahlivý. Dokonalá prevádzka sprievodcu a výzva na riešenie problémov, môže upraviť požadovanú schému rezania a môže simulovať rezanie. Môže byť kompatibilný a integrovaný s rôznymi optimalizačnými softvérmi, softvérom na správu čiarových kódov a automatizačným softvérom.
4	Servomechanizmus	Vďaka vysoko{0}}výkonnému servomotorovému pohonu dokáže rýchlo a presne vykonať riadiaci príkaz, aby sa zabezpečilo efektívne rezanie.
5	Air flotačný stôl	Guľový vzduchový plávajúci stôl je prijatý na vyriešenie problému kŕmenia.
6	Zariadenie na pílenie	1. Vodiaca koľajnica na prevádzku pílového auta využíva kruhovú koľajnicu s vysokou tvrdosťou. 2. Spôsob inštalácie vodiacej lišty využíva metódu inštalácie bočnou stranou nahor a nadol. Inštaluje sa hore a dole na 25 mm dosku stola, čo výrazne zlepšuje prevenciu uvoľnenia skrutiek a ovplyvnenia priamosti, čím sa zaistí, že sa pri dlhodobom používaní-nedeformuje a vodiaca lišta nebude vychýlená.
7	Zariadenie na kŕmenie	Vysokovýkonná pneumatická podávacia svorka poháňaná presným polohovaním servopohonu.
8	Zariadenie na bočný sklon	Voliteľné bočné nakláňacie zariadenie môže účinne zaručiť presné rezanie.
9	Presné lineárne vedenie	1. Zdvíhanie pílového kotúča využíva dovážaný dizajn štvorcovej lineárnej vodiacej koľajnice. 2. dve píly využívajú nezávislý dizajn zdvíhania. 3. Výrazne zlepšiť stabilitu zdvíhania pílového kotúča a presnosť vertikálneho zdvíhania. Nezávislé zdvíhanie pílového listu výrazne zlepšuje rezací efekt vhodný na rezanie všetkých druhov dosiek.
10	Mechanizmus podávania chápadla	Je zvolená presná kompenzácia v uzavretom okruhu nemeckého elektronického pravítka, tolerancia kompenzácie je plus alebo mínus 0,02 mm a je zvolený vysoko presný -precízny mechanizmus posuvu prevodovej tyče.
11	systém zberu prachu	Prachová štruktúra kľúčového-typu prachu má dobrý účinok na odstraňovanie prachu, vďaka čomu je pracovné prostredie upratané a znižuje poškodenie ľudí. Výrobné prostredie je čistejšie a hlučnosť je nízka.
12	Vzdialené dokovanie servisný systém	Môže realizovať službu monitorovania stavu na diaľku, rozšíriť a optimalizovať inteligentné dokovanie IOT (voliteľné).

Technické parametre

Hlavná píla
Rýchlosť valcovania vretena		4800 ot./min	Drážkovaniepriemer pílového kotúča		180 mm
Gpokrývačský pílový hriadeľrýchlosť valcovania		6100 ot./min	Gpokrývačský pílový hriadeľpriemer		55 mm
Rýchlosť pílenia		0-100 m/min (nastaviteľná variabilná frekvencia)	Max. pracovnéhrúbka		100 mm
Hlavný výkon píly		15 kw	Max. prácešírky		3700 mm
Drážkovaniepílová sila		2,2 kW	Sprievodca krmivom		Okrúhla vodiaca lišta
Napájací motor		1,5kw	Priemer hlavného pílového kotúča		350 mm
Výkon motora prívodu vysokotlakového vzduchu		2 * 3 kW	Priemer hriadeľa hlavného pílového kotúča		80 mm
CNC podávací stôl
Servo motor	2 kW		Režim jazdy	Závitovkový reduktor ozubeného kolesa
Crežim ovládania	Invt PLC		Vodiaci režim	lineárna vodiaca koľajnica
Režim jazdy	Servomotor 2kw		Inrozhranie	19 palcový dotykový displej
presnosť polohovania	Menšie alebo rovné ±0,2 mm		Hrúbka plechu	Menšie alebo rovné 100 mm
Rýchlosť pohybu	0-100/min (servo nastaviteľné)		Šírka spracovania	0-3700 mm
Spôsob lisovania	Lisovanie svoriek valcov		Spracovaniedĺžka	0-3700 mm
Manipulátor	15 (flexibilné dvojité prsty)		Tlak vzduchu	0,6-0,7 MPa
Celková jednotka
Wosem	Asi 4500 kg		Celkový výkon	26,7 kW
Celkovorozmer	668063001750 mm		Výška stola	950 mm

Výhody

Vysoko presné rezanie

Stroj na lúčovú pílu používa vysoko presné{0}}senzory a pokročilé elektronické riadiace systémy na monitorovanie procesu rezania, zaistenie presnosti práce a zníženie plytvania materiálom.

Zlepšite efektivitu výroby

Operátor potrebuje iba zadať veľkosť rezu alebo zadať kód rezu na prevádzkovom rozhraní a zariadenie rýchlo zareaguje a vykoná rezanie. To výrazne zvyšuje efektivitu spracovania.

Silná prispôsobivosť

Stroj na lúčovú pílu dokáže spracovať dosky z rôznych materiálov, vrátane drevených dosiek, plastových dosiek a niektorých kovových dosiek. Dokáže vykonávať presné rezanie, aby vyhovovalo rôznorodým potrebám rôznych priemyselných odvetví a zákazníkov.

Znížiť náklady na prácu

Keďže stroj na lúčovú pílu dokáže realizovať automatizovanú prevádzku, znižuje potrebu profesionálnych pracovníkov, čím znižuje náklady na pracovnú silu.

Vysoké využitie zdrojov

Horizontálna lúčová píla môže efektívne zlepšiť využitie surovín výpočtom a optimalizáciou rozloženia rezu. čím sa zníži odpad.

Vysoká bezpečnosť

Zariadenie nevyžaduje priamy ľudský kontakt počas procesu rezania, čím sa znižuje možnosť nehôd.

FAQ

Otázka: Aká je maximálna veľkosť panela spracovania TT-3800?

Odpoveď: Max. dĺžka rezu je 3800 mm. Ak požadujete iné veľkosti, máme pre vás na výber aj iné modely. Prípadne ho môžeme prispôsobiť vašim špecifickým požiadavkám.

Otázka: Na akých materiáloch môže tento stroj pracovať?

Odpoveď: Tento stroj je vhodný pre MDF, preglejku, melamínovú dosku, PVC dosku, akryl, masívne drevo, plastové dosky a niektoré kovové dosky.

Otázka: Poskytujete inštalačné služby?

Odpoveď: Áno, poskytujeme online technickú podporu, poradenstvo pri inštalácii, uvádzanie do prevádzky a školenia prevádzky.

Otázka: Aká je dodacia lehota?

Odpoveď: Väčšinu produktov máme na sklade; dodacia lehota pre stroje vyrobené na mieru- sa líši v závislosti od konkrétneho stroja.
